一、前言

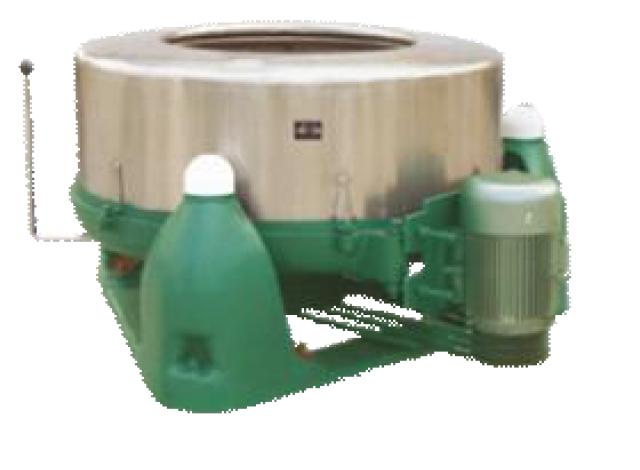

脫水機包括分離機、離心機等，采用交流異步電機直接驅動，低速進料、高速脫水。廣泛應用于造紙、染整、食品制藥、制糖、化工等行業。
目前的脫水機要滿足不同材料脫水采用不同轉速的需要，因此脫水機的轉速必須可調，才能滿足脫水工藝需要，過去大都采用高低速電機的方式，低速加減速機作為低速下料，高速采用另外一個電機驅動，降速時采用機械式抱閘，傳動系統復雜，故障率較高，因?yàn)楦咚匐姍C(jī)容量較大，加上脫水槽的慣性較大，因此起動電流極大且持續時間較長，運轉效率較低，且無法調速。目前也有采用變頻器驅動單臺電機方式，低速進料高速脫水控制；但是變頻器采用VF或電壓空間矢量控制技術存在低頻共振情況機械震動大，低速轉矩不足會造成過載現象。
二、普傳PI9000系列電流矢量變頻器的特點
PI9000系列變頻器是普傳科技新研發的一款高性能電流矢量變頻器，具有V/F、無PG矢量和帶PG矢量三種控制方式。G 型機0.5Hz可以達到150%的轉矩輸出，在負載變化的情況下，速度波動非常輕微；適用于三相交流異步電動機和永磁同步電機，支持全面自學習與靜止自學習，其中靜止自學習可以在電機無法脫開負載的場合準確的學習電機的參數；具有上電外圍設備安全自檢，逐波限流，定時控制等個性化功能，使電機運行更平穩，噪音更小。
調速范圍：無PG矢量控制1：100；帶PG矢量控制1:1000。
三、使用效果
直接式驅動不必使用皮帶輪傳動。直接式驅動，降低機械震動，去除皮帶松緊等問題。傳動效率更高，無極調速隨時滿足不同材料的工藝要求。延長使用壽命降低維護成本。設備性能提升。
附錄，普傳PI9000系列電流矢量變頻器在脫水機上的應用，具體參數設置：
|
參數號 |
功能介紹 |
參數值 |
|
F0.01 |
電機控制方式 |
1，帶PG矢量控制 |
|
b0.00 |
電機類型選擇 |
1，異步變頻電機 |
|
F3.07 |
停機方式 |
1，自由停車 |
|
F0.04 |
頻率源輔設 |
6，多段速運行設定 |
|
E1.00 |
0段速度設定0X |
20，20Hz |
|
E1.01 |
1段速度設定1X |
50，50Hz |
|
E1.02 |
2段速度設定2X |
65，65Hz |
|
E1.03 |
3段速度設定3X |
80，80Hz |
|
E1.04 |
4段速度設定4X |
100，100Hz |
|
F0.11 |
命令源選擇 |
1，端子臺控制 |
|
F1.00 |
DI1端子功能選擇 |
12，多段速端子1 |
|
F1.01 |
DI2端子功能選擇 |
13，多段速端子2 |
|
F1.02 |
DI3端子功能選擇 |
14，多段速端子3 |
|
F1.03 |
DI4端子功能選擇 |
15，多段速端子4 |
|
E1.19，E1.21，E1.23 |
0，1，2段加減速時間選擇 |
3，第四組加減速時間 |
|
E1.18，E1.20，E1.22 |
0，1，2段運行時間 |
30，30秒 |
