【前言】變頻調速恒壓供水技術以其節能、安全、供水高品質等優點，在供水行業得到了廣泛應用。恒壓供水調速系統實現水泵電動機無級調速，依據用水量的變化(實際上為供水管網的壓力變化)自動調節系統的運行參數，在用水量發生變化時保持水壓恒定以滿足用水要求，是當今先進、合理的節能型供水系統。普傳科技作為具有電機設計生產基礎的變頻器專業制造商，為市場和客戶考慮，開發出多泵供水控制系統軟件，配合高性能普傳變頻器，在恒壓供水系統中得到廣泛應用。
【特點】采用普傳變頻器與普傳多泵供水系統專用控制器構成控制系統，進行優化控制泵組的調速運行，并自動調整泵組的運行臺數，完成供水壓力的閉環控制，在管網流量變化時達到穩定供水壓力和節約電能的目的。
【系統優點】
1.恒壓供水技術因采用變頻器改變電動機電源頻率，而達到調節水泵轉速改變水泵出口壓力，具有降低管道阻力，大大減少截流損失的效能。
2.由于變量泵工作在變頻工況，在其出口流量小于額定流量時，泵轉速降低，減少了軸承的磨損和發熱，延長泵和電動機的機械使用壽命。因實現恒壓自動控制，不需要操作人員頻繁操作，降低了人員的勞動強度，節省了人力。
3.水泵電動機采用軟啟動方式，按設定的加速時間加速，避免電動機啟動時的電流沖擊，對電網電壓造成波動的影響，同時也避免了電動機突然加速造成泵系統的喘振。
4.由于變量泵工作在變頻工作狀態，在其運行過程中其轉速是由外供水量決定的，故系統在運行過程中可節約可觀的電能（平均25％以上），系統具有收回投資快，而長期受益，其產生的社會效益也是非常巨大。

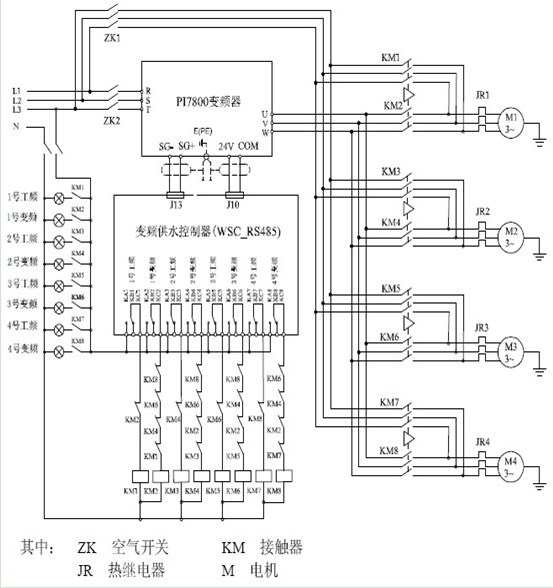

一.供水系統配線圖（以4泵供水為例）

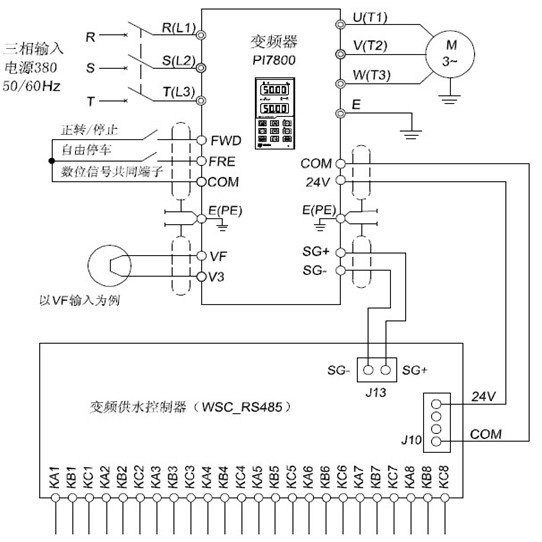

二.變頻器與供水板之間的連接示意圖
三.供水控制原理
當有若干臺水泵同時供水時，由于在不同時間（白天和晚上），不同季節（夏天和冬天），用水流量的變化很大，為了節約能源和保護設備，本著多用多開，少用少開的原則，進行切換。
變頻器能根據壓力閉環控制要求自動確定運行泵的臺數，在設定的范圍內，同一時刻只有一臺泵由變頻器控制。
當定時輪換間隔時間設定在0.05~100.00之間，則穩定運行相應時間后，變頻器將按先開先關的原則輪換控制泵的運行，以保證每臺泵能得到均等的運行機會和時間，防止部分泵因長期不用而銹死。
泵運行到上限或下限后，到達增加泵或減少泵的判斷時間，變頻器將按先停先開的原則加減泵控制，以保證每臺泵都有機會運行，防止部分泵因長期不用而銹死。
四.普傳變頻器供水相關參數
|
相關參數
|
說明
|
|
F04
|
頻率給定模式
|
|
F61
|
負載類型選則
|
|
P00
|
PID調節方式
|
|
P01
|
輸出頻率限制
|
|
P02
|
反饋信號選擇
|
|
P03
|
給定信號選擇
|
|
C01
|
啟動壓力百分比
|
|
C02
|
停機壓力百分比
|
|
d00
|
定時供水時間
|
|
d01
|
定時輪換間隔時間
|
注：特別強調需要休眠的現場機器主控板需用1.10版本的CPU
五.操作說明及接線注意事項
1.工頻驅動電機時，請務必裝上合適的熱繼電器以保護電機。
2.電機側的工頻旁路與變頻器輸出之間應使用帶有機械聯鎖裝置的交流接觸器，并在電氣控制回路上進行邏輯互鎖，以防止工頻電源與變頻器輸出之間引起短路而損壞變頻器及相關設備。
3.電機所連接的工頻電源的相序應與變頻器輸出的相序一致，為防止電機反轉事故，請確認相序后運行。
4.在進行變頻器控制信號接線時，請把其同動力線分離，也不要配置在同一配線管內，否則有可能產生誤動作。
5.壓力設定信號線與壓力反饋信號線必須采用屏蔽線。
